丸型ねじ止式寸法表

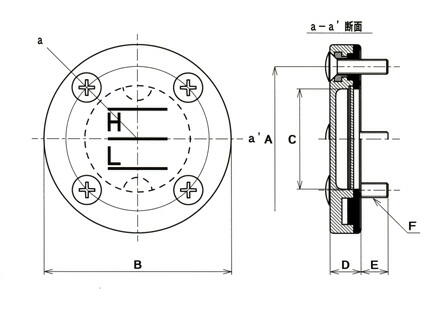

ＫＦ型　　　　　　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ
３５型	４９	６４	３４	１０．５	９．５	Ｍ５Ｘ０．８
６０型	８２	１００	５２	１４．０	９．５	Ｍ６Ｘ１．０

---

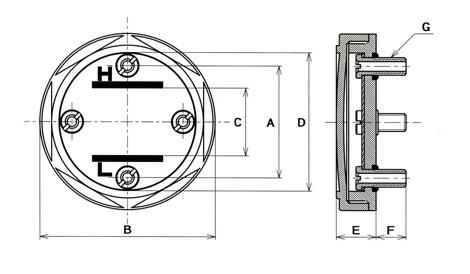

ＫＤＳ型

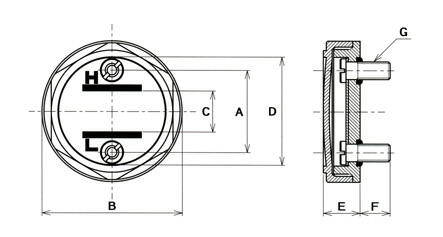

ＫＤＳ−２０、２８型　　　　　　　　　　戻る

ＫＤＳ−３８型

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ
２０型	２０	４０	８	２９	１２．５	１０	Ｍ６Ｘ１
２８型	２８	４８	１４	３７	１２．５
３８型	３８	６０	２３	４７	１３．５

---

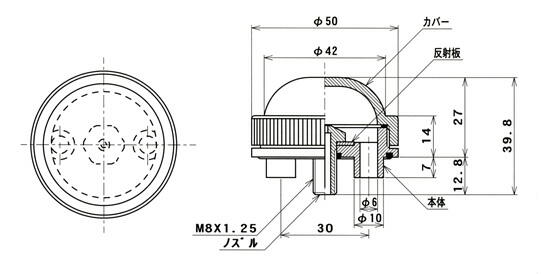

噴流型　　　　　　　　　　　　　　　　　戻る

---

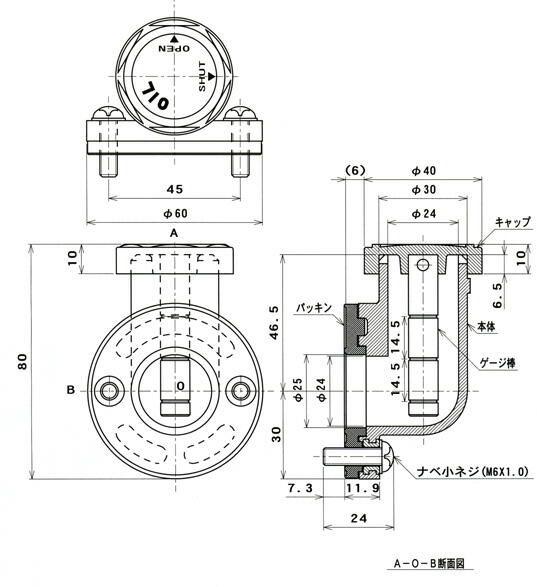

給油口付　　　　　　　　　　　　　　　　戻る
