アクリル樹脂製寸法表

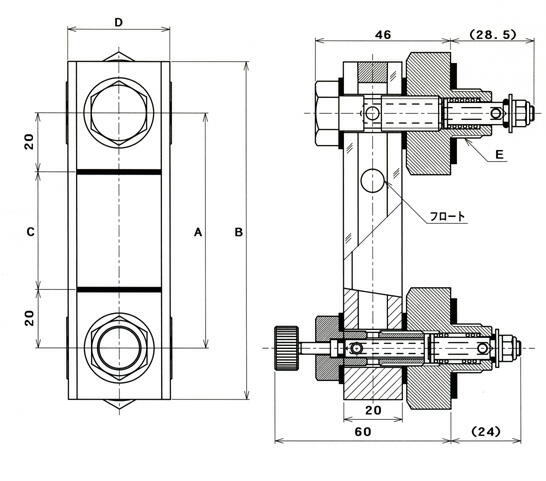

ＫＬＡ型

ＫＬＡ−Ａ型　　　　　　　　　　　　　　　戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
４０Ａ型	４０	±０．３５	６４	１０	２２	Ｍ８Ｘ１．２５ Ｏｒ Ｍ１０Ｘ１．５０
５０Ａ型	５０		７４	２０
６０Ａ型	６０		８４	３０
７０Ａ型	７０		９４	４０
８０Ａ型	８０		１０４	５０
１００Ａ型	１００	±０．４０	１２４	７０
１２０Ａ型	１２０		１４４	９０
１４０Ａ型	１４０		１６４	１１０
１５０Ａ型	１５０		１７４	１２０
２００Ａ型	２００		２２４	１７０
２５０Ａ型	２５０		２７４	２２０
３００Ａ型	３００		３２４	２７０

※表以外の中間の寸法も製作致します。

---

ＫＬＡ−Ｂ型　　　　　　　　　　　　　　戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
５０Ｂ型	５０	±０．３５	７７	２０	２６	Ｍ１０Ｘ１．５０ Ｏｒ Ｍ１２Ｘ１．７５
６０Ｂ型	６０		８７	３０
７０Ｂ型	７０		９７	４０
８０Ｂ型	８０		１０７	５０
１００Ｂ型	１００	±０．４０	１２７	７０
１２０Ｂ型	１２０		１４７	９０
１４０Ｂ型	１４０		１６７	１１０
１６０Ｂ型	１６０		１８７	１３０
１８０Ｂ型	１８０	±０．４５	２０７	１５０
２００Ｂ型	２００		２２７	１７０
２２０Ｂ型	２２０		２４７	１９０
２５０Ｂ型	２５０		２７７	２２０
３００Ｂ型	３００		３２７	２７０

※表以外の中間の寸法も製作致します。

---

ＫＬＡ−Ｃ型　　　　　　　　　　　　　　戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
６０Ｃ型	６０	±０．４０	９１	２０	３０	Ｍ１０Ｘ１．５０ Ｏｒ Ｍ１２Ｘ１．７５ Ｏｒ Ｍ１４Ｘ２．００
７０Ｃ型	７０		１０１	３０
８０Ｃ型	８０		１１１	４０
１００Ｃ型	１００	±０．４５	１３１	６０
１２０Ｃ型	１２０		１５１	８０
１４０Ｃ型	１４０		１７１	１００
１６０Ｃ型	１６０		１９１	１２０
１８０Ｃ型	１８０		２１１	１４０
２００Ｃ型	２００	±０．５０	２３１	１６０
２５０Ｃ型	２５０		２８１	２１０
３００Ｃ型	３００		３３１	２６０
３５０Ｃ型	３５０		３８１	３１０
４００Ｃ型	４００		４３１	３６０
４５０Ｃ型	４５０		４８１	４１０

※表以外の中間の寸法も製作致します。

---

ＫＬＡ−Ｄ型　　　　　　　　　　　　　　戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
８０Ｄ型	８０	±０．４０	１１５	４０	３５	Ｍ１２Ｘ１．７５ Ｏｒ Ｍ１４Ｘ２．００ Ｏｒ Ｍ１６Ｘ２．００
１００Ｄ型	１００		１３５	６０
１２０Ｄ型	１２０		１５５	８０
１４０Ｄ型	１４０	±０．４５	１７５	１００
１６０Ｄ型	１６０		１９５	１２０
１８０Ｄ型	１８０		２１５	１４０
２００Ｄ型	２００	±０．５０	２３５	１６０
２５０Ｄ型	２５０		２８５	２１０
３００Ｄ型	３００		３３５	２６０
３５０Ｄ型	３５０		３８５	３１０
４００Ｄ型	４００		４３５	３６０
４５０Ｄ型	４５０		４８５	４１０
５００Ｄ型	５００		５３５	４６０

※表以外の中間の寸法も製作致します。

---

ＫＬＡ−Ｐ型　　　　　　　アクリル樹脂製に戻る　　　　着脱アダプターに戻る

ＫＬＡ−ＰＣ型

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
６０Ｃ型	６０	±０．４０	９１	２０	３０	Ｇ３／８ Ｏｒ Ｇ１／２ Ｏｒ Ｇ３／４
７０Ｃ型	７０		１０１	３０
８０Ｃ型	８０		１１１	４０
１００Ｃ型	１００	±０．４５	１３１	６０
１２０Ｃ型	１２０		１５１	８０
１４０Ｃ型	１４０		１７１	１００
１６０Ｃ型	１６０		１９１	１２０
１８０Ｃ型	１８０		２１１	１４０
２００Ｃ型	２００	±０．５０	２３１	１６０
２５０Ｃ型	２５０		２８１	２１０
３００Ｃ型	３００		３３１	２６０
３５０Ｃ型	３５０		３８１	３１０
４００Ｃ型	４００		４３１	３６０
４５０Ｃ型	４５０		４８１	４１０

※表以外の中間の寸法も製作致します。

※Ｇは旧ＪＩＳ規格でのＰＦネジとなります。

ＫＬＡ−ＰＤ型

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
８０Ｄ型	８０	±０．４０	１１５	４０	３５	Ｇ３／８ Ｏｒ Ｇ１／２ Ｏｒ Ｇ３／４
１００Ｄ型	１００		１３５	６０
１２０Ｄ型	１２０		１５５	８０
１４０Ｄ型	１４０	±０．４５	１７５	１００
１６０Ｄ型	１６０		１９５	１２０
１８０Ｄ型	１８０		２１５	１４０
２００Ｄ型	２００	±０．５０	２３５	１６０
２５０Ｄ型	２５０		２８５	２１０
３００Ｄ型	３００		３３５	２６０
３５０Ｄ型	３５０		３８５	３１０
４００Ｄ型	４００		４３５	３６０
４５０Ｄ型	４５０		４８５	４１０
５００Ｄ型	５００		５３５	４６０

※表以外の中間の寸法も製作致します。

※Ｇは旧ＪＩＳ規格でのＰＦネジとなります。
