温度計付寸法表

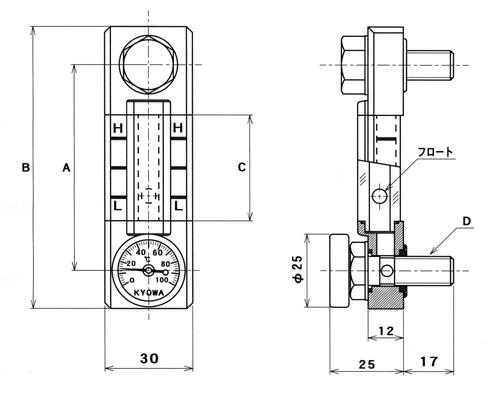

ＫＬＶＴ型　　　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ
７０型	７０	９６	３６	Ｍ１０Ｘ１．５０ Ｏｒ Ｍ１２Ｘ１．７５
１００型	１００	１２６	６６
１５０型	１５０	１７６	１１６

---

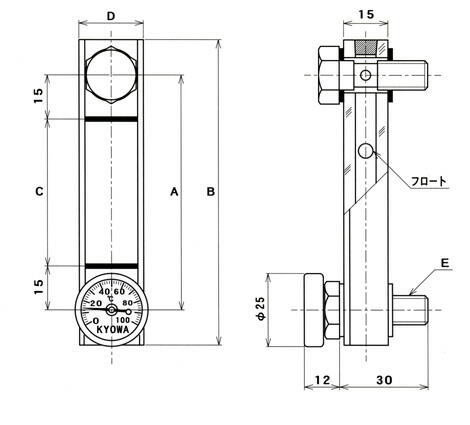

ＫＬＡ−ＡＴ型　　　　　　アクリル樹脂製に戻る　　　　温度計付に戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
４０ＡＴ型	４０	±０．３５	６４．５	１０	２２	Ｍ１０Ｘ１．５０
５０ＡＴ型	５０		７４．５	２０
６０ＡＴ型	６０		８４．５	３０
７０ＡＴ型	７０		９４．５	４０
８０ＡＴ型	８０		１０４．５	５０
１００ＡＴ型	１００	±０．４０	１２４．５	７０
１２０ＡＴ型	１２０		１４４．５	９０
１４０ＡＴ型	１４０		１６４．５	１１０
１５０ＡＴ型	１５０		１７４．５	１２０
１６０ＡＴ型	１６０		１８４．５	１３０
２００ＡＴ型	２００		２２４．５	１７０
３００ＡＴ型	３００		３２４．５	２７０

※表以外の中間の寸法も製作致します。

---

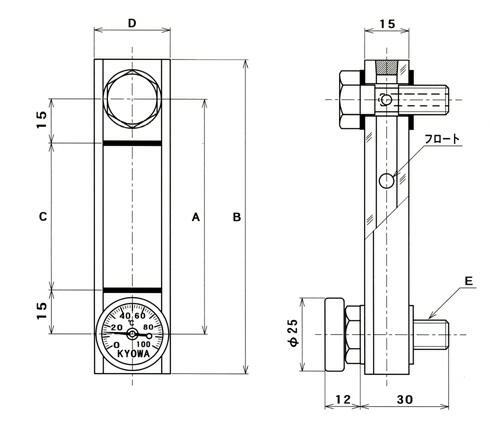

ＫＬＡ−ＢＴ型　　　　　　　アクリル樹脂製に戻る　　　　温度計付に戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
５０ＢＴ型	５０	±０．３５	７７	２０	２６	Ｍ１０Ｘ１．５０ Ｏｒ Ｍ１２Ｘ１．７５
６０ＢＴ型	６０		８７	３０
７０ＢＴ型	７０		９７	４０
８０ＢＴ型	８０		１０７	５０
１００ＢＴ型	１００	±０．４０	１２７	７０
１２０ＢＴ型	１２０		１４７	９０
１４０ＢＴ型	１４０		１６７	１１０
１５０ＢＴ型	１５０		１７７	１２０
１６０ＢＴ型	１６０		１８７	１３０
１８０ＢＴ型	１８０	±０．４５	２０７	１５０
２００ＢＴ型	２００		２２７	１７０
２５０ＢＴ型	２５０		２７７	２２０
３００ＢＴ型	３００		３２７	２７０

※表以外の中間の寸法も製作致します。

---

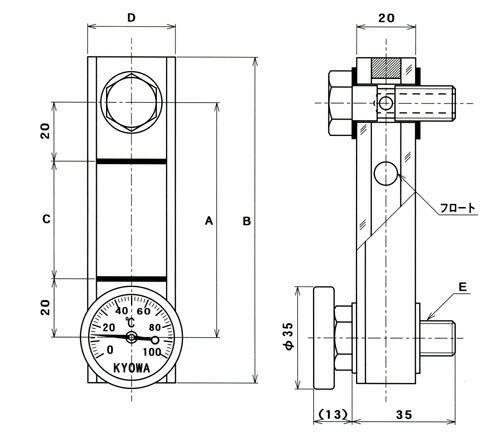

ＫＬＡ−ＣＴ型　　　　　　アクリル樹脂製に戻る　　　　温度計付に戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
６０ＣＴ型	６０	±０．４０	９１	２０	３０	Ｍ１２Ｘ１．７５
７０ＣＴ型	７０		１０１	３０
８０ＣＴ型	８０		１１１	４０
１００ＣＴ型	１００	±０．４５	１３１	６０
１２０ＣＴ型	１２０		１５１	８０
１４０ＣＴ型	１４０		１７１	１００
１６０ＣＴ型	１６０		１９１	１２０
１８０ＣＴ型	１８０		２１１	１４０
２００ＣＴ型	２００	±０．５０	２３１	１６０
２５０ＣＴ型	２５０		２８１	２１０
３００ＣＴ型	３００		３３１	２６０
３５０ＣＴ型	３５０		３８１	３１０
４００ＣＴ型	４００		４３１	３６０
４５０ＣＴ型	４５０		４８１	４１０

※表以外の中間の寸法も製作致します。

---

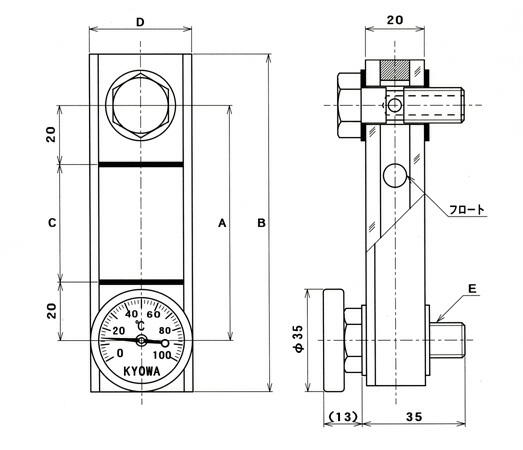

ＫＬＡ−ＤＴ型　　　　　　　　アクリル樹脂製に戻る　　　　温度計付に戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ
８０ＤＴ型	８０	±０．４０	１１５	４０	３５	Ｍ１２Ｘ１．７５
１００ＤＴ型	１００		１３５	６０
１２０ＤＴ型	１２０		１５５	８０
１４０ＤＴ型	１４０	±０．４５	１７５	１００
１６０ＤＴ型	１６０		１９５	１２０
１８０ＤＴ型	１８０		２１５	１４０
２００ＤＴ型	２００	±０．５０	２３５	１６０
２５０ＤＴ型	２５０		２８５	２１０
３００ＤＴ型	３００		３３５	２６０
３５０ＤＴ型	３５０		３８５	３１０
４００ＤＴ型	４００		４３５	３６０
４５０ＤＴ型	４５０		４８５	４１０
５００ＤＴ型	５００		５３５	４６０

※表以外の中間の寸法も製作致します。

---

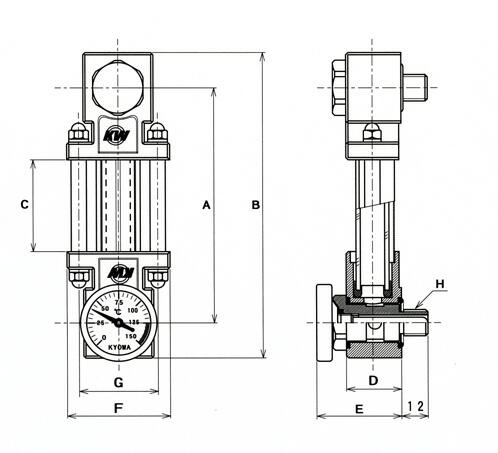

ＫＬＰＤ−ＧＴ型　　　　　　　　　　　　戻る　

ＫＬＰＤ−ＧＴＳ型（本体小型）

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ
１００ＧＴＳ型	１００	±０．４０	１２３	５８	１８	３０	３３	２０	Ｍ１０Ｘ１．５０
１２０ＧＴＳ型	１２０		１４３	７８
１５０ＧＴＳ型	１５０		１７３	１０８

ＫＬＰＤ−ＧＴ型

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ
１５０ＧＴ型	１５０	±０．４５	１８３	８５	２５	３８	４７	３２	Ｍ１２Ｘ１．７ ５
２００ＧＴ型	２００		２３３	１３５
２５０ＧＴ型	２５０		２８３	１８５
３００ＧＴ型	３００		３３３	２３５
３５０ＧＴ型	３５０	±０．５０	３８３	２８５
４００ＧＴ型	４００		４３３	３３５
４５０ＧＴ型	４５０		４８３	３８５
５００ＧＴ型	５００		５３３	４３５

☆取り付けピッチ１，０００ｍｍまで製作可能です。

---

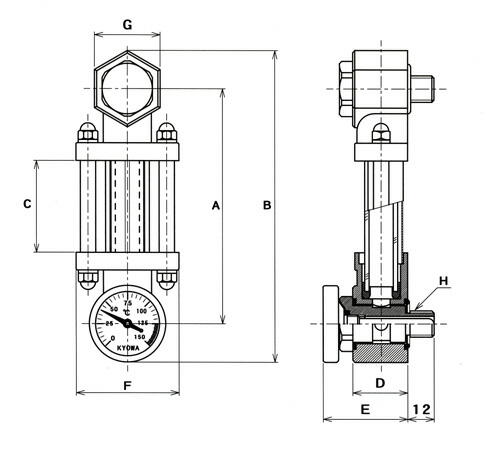

ＫＬＭ−Ｔ型　　　　　　　　　　　　　　戻る

ＫＬＭ−ＴＭ型（本体小型）

	Ａ	Ａ寸法表	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ
１００ＴＭ型	１００	±０．４０	１２４	５８	１７	３０	３３	２０	Ｍ１０Ｘ１．５０
１２０ＴＭ型	１２０		１４４	７８
１５０ＴＭ型	１５０		１７４	１０８

ＫＬＭ−Ｔ型

	Ａ	Ａ寸法表	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ
１５０Ｔ型	１５０	±０．４０	１８５	８５	２５	３８	４７	３０	Ｍ１２Ｘ１．７５
２００Ｔ型	２００	±０．４５	２３５	１３５
２５０Ｔ型	２５０		２８５	１８５
３００Ｔ型	３００		３３５	２３５
３５０Ｔ型	３５０	±０．５０	３８５	２８５
４００Ｔ型	４００		４３５	３３５
４５０Ｔ型	４５０		４８５	３８５
５００Ｔ型	５００		５３５	４３５

☆取り付けピッチ１，０００ｍｍまで製作可能です。

---

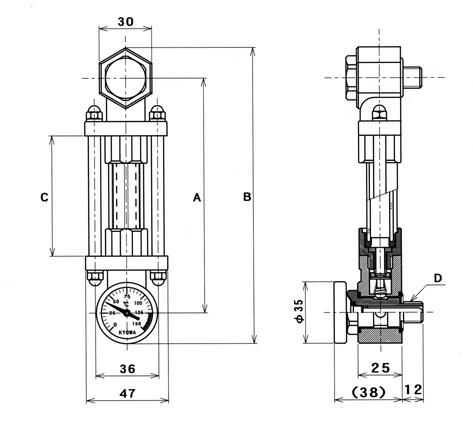

ＫＬＭ−ＡＶＴ型　　　　　　　　　　　　戻る

	Ａ	Ａ寸法公差	Ｂ	Ｃ	Ｄ
１５０ＡＶＴ型	１５０	±０．４０	１８５	５４	Ｍ１２Ｘ１．７５
２００ＡＶＴ型	２００	±０．４５	２３５	１０４
２５０ＡＶＴ型	２５０		２８５	１５４
３００ＡＶＴ型	３００		３３５	２０４
３５０ＡＶＴ型	３５０	±０．５０	３８５	２５４
４００ＡＶＴ型	４００		４３５	３０４
４５０ＡＶＴ型	４５０		４８５	３５４
５００ＡＶＴ型	５００		５３５	４０４

☆取り付けピッチ１，０００ｍｍまで製作可能です。
