LITE-ON LTN-301

ジャンクなCD-ROM修復記（１）
～ LITE-ON Technology Corporation　　LTN-301編～

実はこれは修復していません(^^ゞ
そのままで動作したのですが、面白そうなので分解清掃してみました。

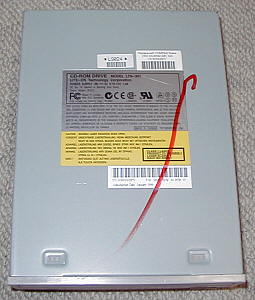

ドライブ本体に大きく赤でチェックの印が。
不良ではねられたモノのようです。

メーカサイトが無かったので詳細は不明ですが、
COMPAQのパーツ表示に「32x　CD-ROM」と
書いてありますので32倍速のモデルみたいです。

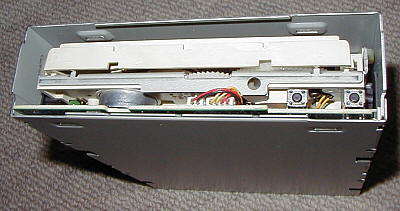

フロントベゼルを外したところ。
特に変わったところがあるわけではありません。

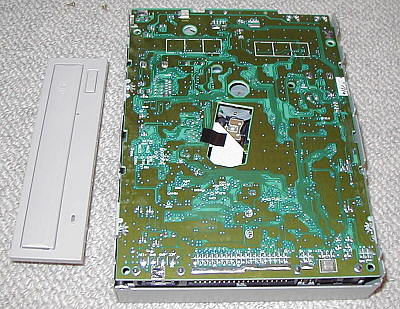

底面のシャーシを取り外す。
普通のドライブと同じく全面に基板が載っている。
シャーシ部分はネジ4本で固定、基板はさらに2本のネジで固定。
中心部に見える穴の奥は読み取りのレンズ部分。フラットケーブルで接続されています。

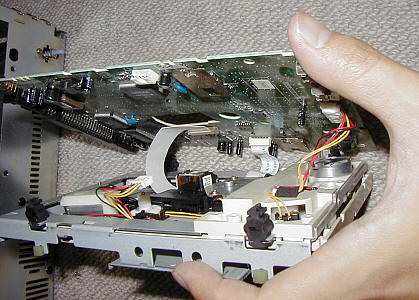

基板の取り外し。
基板と本体は2本のフラットケーブルと3本のバラケーブルで接続されています。
写真の状態でコネクタを外す必要があり、他の部分を破壊しないよう(^^;にして基板を外します。

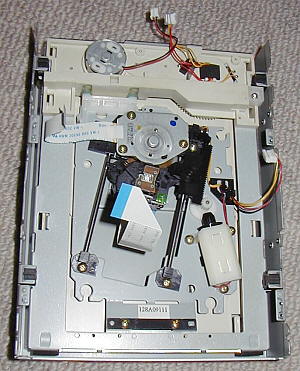

基板を外した状態。
まだ本体機構部分はケースに収まっています。

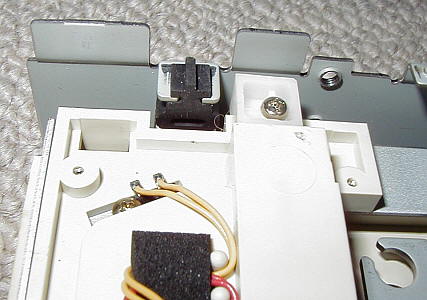

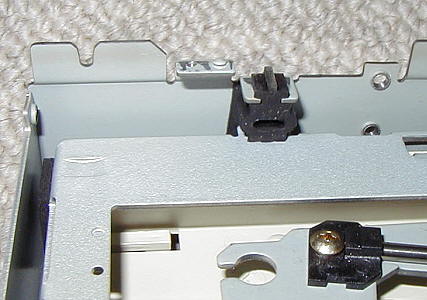

ケースと機構部の固定は写真の黒いゴム(写真上部)で行われています。
黒いゴムの横にあるネジ止めされた白いパーツは本体の脱落を防止する機構のようです。
コレを外してゴムを捻って外し、本体を引き出します。
他のCD-ROMもバラシましたが、このようにゴムで固定されているのはコレだけでした。
やはりショック吸収のためでしょうか？

別の部分のゴム写真。
合計4箇所を固定しています。

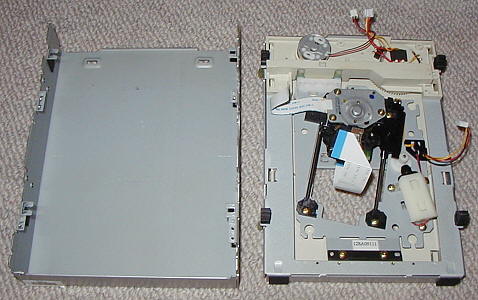

ケースとの分離。

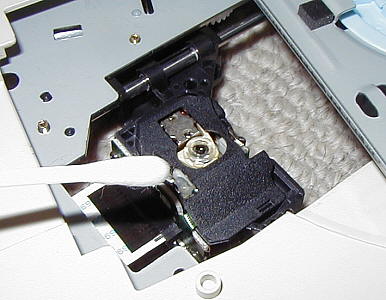

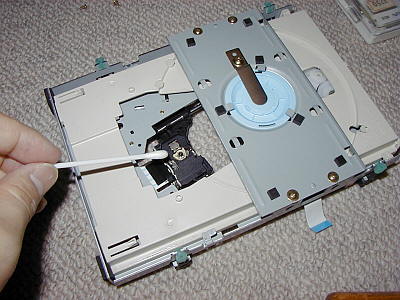

本体を裏返し、レンズをアルコールで清掃します。

清掃写真アップ(^^)

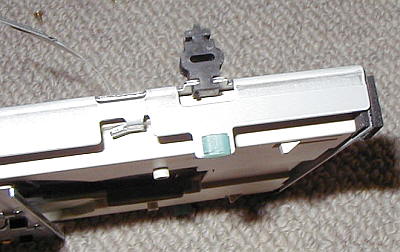

ゴム部分拡大。
黒ゴムの下にある薄いブルーのパーツは横方向のショック対策みたい。
ケースの側面にあたる状態になります。

組み立ては分解の逆を行います。
動作チェックをして完了！
