破損液晶ディスプレイの修理

破損液晶ディスプレイの概観修理
～ 松下製TFT液晶ディスプレイ CF-L15TCJM　～

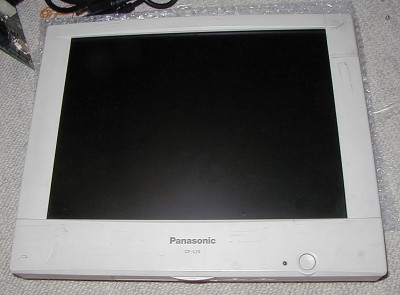

今回入手したのはPanasonicの14.5インチTFT液晶ディスプレイ"CF-L15"です。

しかしワケあり品。

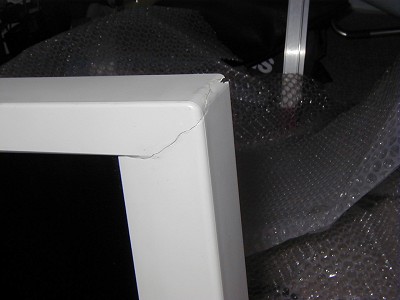

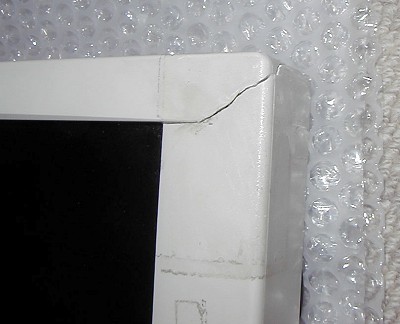

なんと右上の角が見事に割れています。しかもバックリと(^^;
見てのとおりです...

でも液晶自体は問題なく動作している模様。
長くテープで固定して使っていたらしく、粘着テープ痕がべったりと残っていました。

まずはとりあえず分解。

裏面の見えるネジを順番に外していきます。
裏ブタがちょっと歪んでいて外しにくかったですが、力を入れてパカッと外します。

・・・ん？おいおい、重傷じゃぁないですか！

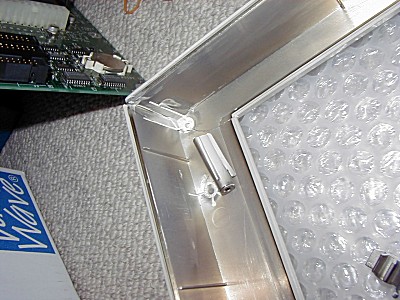

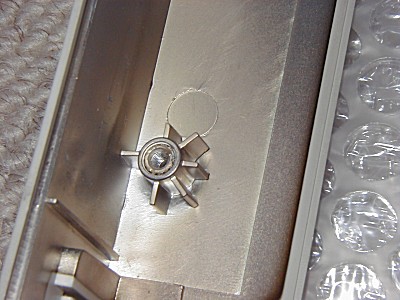

中身を固定するネジ孔部分、いわゆる「ボス」が4個中3個割れてはずれていました。

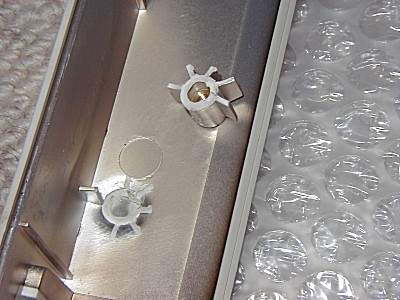

そして、裏ブタを止めるボスも2つ取れてしまっています。

中身の液晶など電子部品へのダメージは無さそうですが、かなりの衝撃を受けたと思われ
ます。

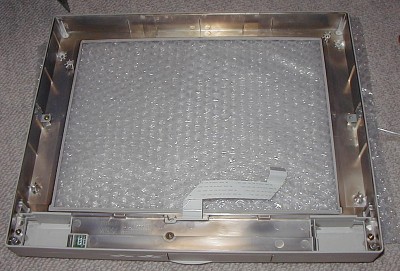

とりあえず外傷のある部分をすべてバラバラにします。
そして洗浄。アルコールを使って汚れと油分を除去。
粘着テープ痕はアルコールでゴシゴシ、全体の汚れ、セロテープ痕もアルコールできれい
にします。

樹脂の補修は2液タイプのエポキシ接着剤が強力です。
手元に無かったので近所のホームセンターにて購入。
さぁ、重要な部分を補修します。最初にアルコールで接着個所の脱脂・汚れ洗浄し、混合
した接着剤を塗布します。
部品を間違えないように気を付けながら接着。今回は30分硬化型の接着剤を使用しました
。
力のかかりそうな部分には多めに塗布して強度を確保。洗濯挟みで固定して放置しておき
ます。

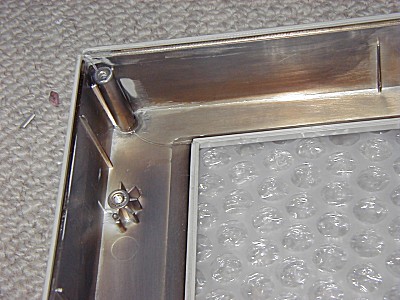

数時間後、固定していた洗濯挟みを外してみると、バッチリ固まっています！

さらに数時間そのままにしておいた後、各部品を組み立てていきます。
ネジ止めはできるだけムリのかからないよう、ゆっくりと締め付けます。

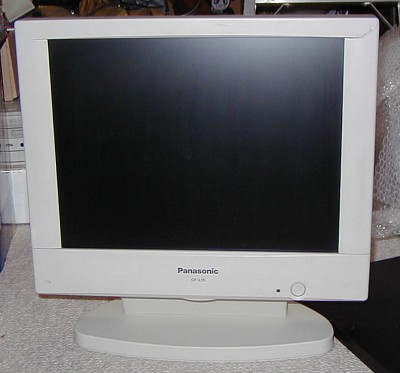

完全に組み立て終わって、細部をチェックしましたが、ヘンに固定されているところも無く無事修復終了、となりました。
ま、今回は機構的な修理だけだったので難易度は易しかったですが、開けた時のショックはかなりの物でした^^;
