VD TRONIC

VD TRONIC故障?? 分解してみました
～電池の接触が悪いみたい。。分解してEMSの中身拝見～

アブトロニックの類似品、VD TRONICですが、購入当初から電池の接触が悪いようでした。
ボタンを押すと止まってしまったり、使うたびに電池を入れなおさないと動かなかったり。。。。

そしてついに電池を強く押さえていないと動かなくなってしまいました。
電池の接点を見てみると、プラス端子が奥に入り込んでいるみたい。ドライバーの先で軽く押してみるとグラグラと動いていかにも不安定です。
仕方ないのでラジオペンチで恐る恐る引っ張ってみると、ポロッと端子が取れてしまいました(T_T)

そんなわけで、分解修理する羽目になってしまいました。

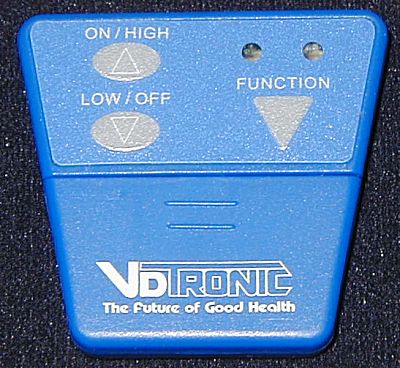

これがコントローラアップ。

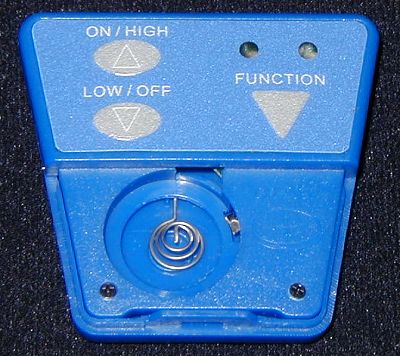

そしてこれが電池カバーを開けた状態。
実はこの写真は修理後の写真です。修理前の写真は撮り忘れてしまいました。。。
電池ケースの右側に見える四角いのがプラス端子。

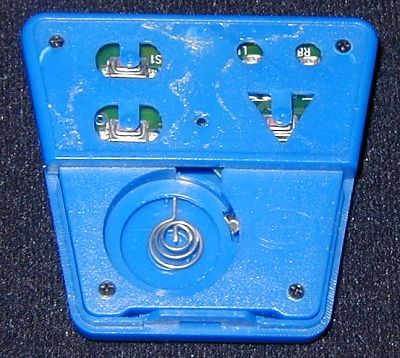

スイッチのカバーを取り外したところ。
両面テープで貼り付けてあるだけなので、先のとがったもので剥がしました。
その下に隠れたネジを含めて4本のネジでカバーが止まっています。

カバーを外して基板を取り出しました。

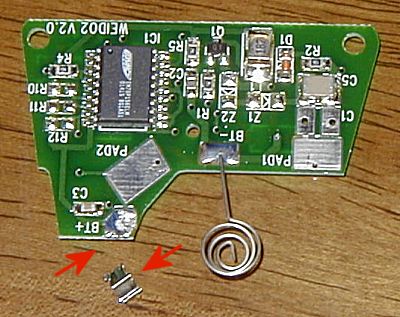

矢印の部分が端子の取り付けランドと端子。
見事にハンダが外れてしまっていました。

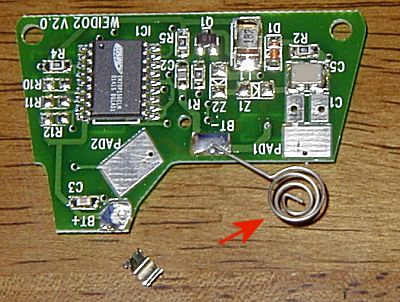

ついでに、マイナス端子(矢印部)も、指で軽く押すとグラグラと動いてしまいました。
ハンダで固定されているはずなのに。。。
つまり、ハンダが不十分だって事です。いわゆる「てんぷらハンダ」とかいう状態ですね。

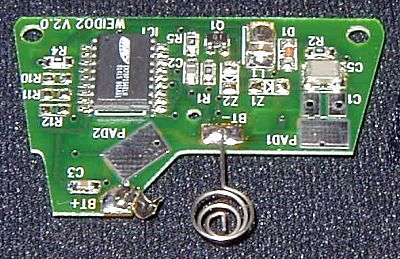

両方の端子をハンダ付けしました。
ハンダだけの固定なので、何度も電池を入れているとまた外れそうだけど。。

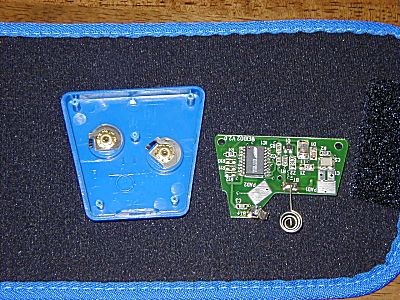

基板を外した本体と修理後の基板。

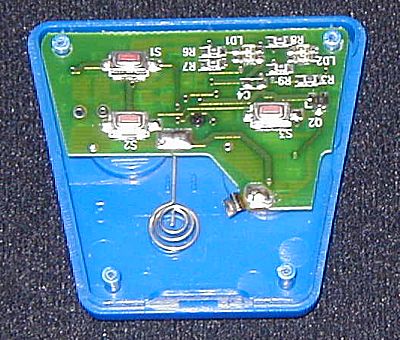

修理後の基板を本体に装着。
しかし、コストの掛かっていない安そうな基板だ。

分解と逆の手順で組み立てて、修理完了。
構造的に接触不良となるのは時間の問題かも。
なんといってもプラス端子自体が弾力の無い単なる金属板なんだもん。
代用の端子を探して、次は部品ごと変えようかな。
