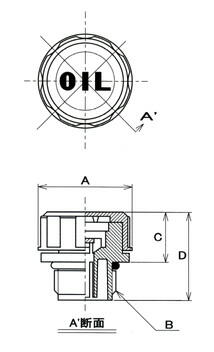

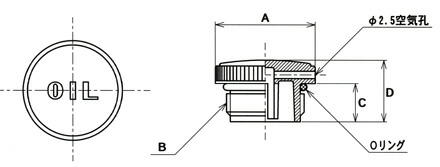

オイルキャップ寸法表

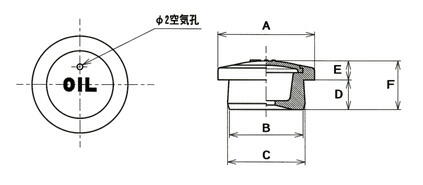

ＫＲＭ－Ａ型                               戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｏリング
Ａ０型	φ２２	Ｇ１／４	１２	２０	Ｐ－１０Ａ
Ａ１型	φ２７	Ｇ３／８	１２	２０	Ｐ－１５
Ａ２型	φ２８	Ｇ１／２	１３	２１	Ｐ－１８
Ａ３型	φ３４	Ｇ３／４	１３	２１	Ｐ－２０
Ａ４型	φ４２	Ｇ１	１８	２６	Ｐ－２８

※Ｇは旧ＪＩＳ規格でのＰＦネジとなります。

---

エアブリーザー

ＫＲＭ－ＡＢ型　　　　　　　　　　　　　　戻る

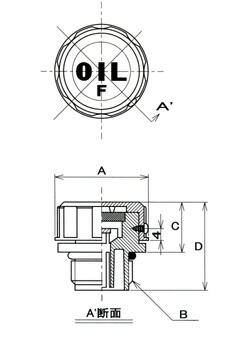

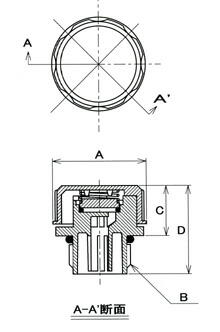

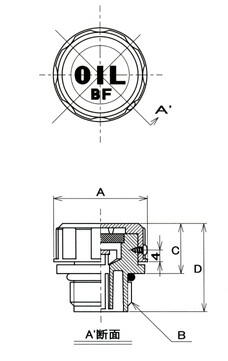

　　　　　ＫＲＭ－ＡＢ－Ｆ型　　　　　　　　　　ＫＲＭ－ＡＢ－ＢＦ型　　　　　　　　　ＫＲＭ－ＡＢ－Ｐ２型　　　　　　　　ＫＲＭ－ＡＢ－Ｏ型

ＫＲＭ－ＡＢ型共通

	Ａ	Ｂ	Ｃ	Ｄ	Ｏリング
ＡＢ１	φ３２	Ｇ３／８	１７	２９	Ｐ－１５
ＡＢ２	φ３２	Ｇ１／２	１７	３０	Ｐ－１８
ＡＢ３	φ４２	Ｇ３／４	１９	３２	Ｐ－２０
ＡＢ４	φ４２	Ｇ１	１９	３７	Ｐ－２８

---

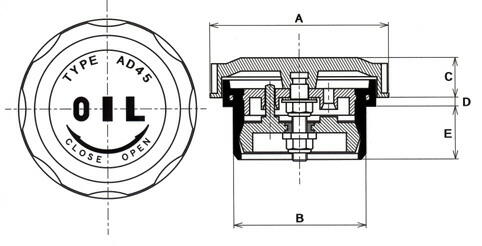

ＫＲＭ－ＡＤ型　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	ハウジング穴径
ＡＤ３０型	φ４２	３０．０	７．５	３	１４	３０．１～３０．３
ＡＤ４５型	φ６１	４５．２	１３．５		１８	４５．５～４５．７

---

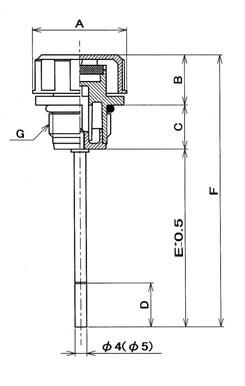

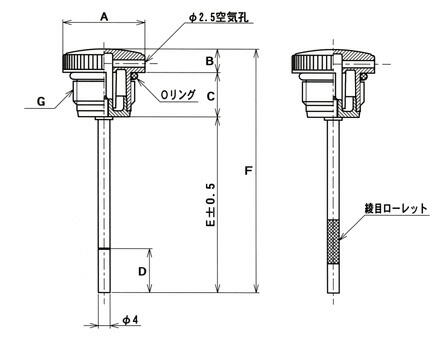

ＫＲＭ－ＡＧ型　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ
ＡＧ１型	φ２７	８	１４	１５	５０～２５０	７２～２７２	Ｇ３／８
ＡＧ２型	φ２８		１５		５０～２５０	７３～２７３	Ｇ１／２
ＡＧ３型	φ３４		１５		５０～２５０	７３～２７３	Ｇ３／４
ＡＧ４型	φ４２		２０		５０～２５０	７８～２７８	Ｇ１
ＡＧ　Ｍ２０型	φ２８		１５		５０～２５０	７３～２７３	Ｍ２０ＸＰ１．５

※Ｇは旧ＪＩＳ規格でのＰＦネジとなります。

---

ＫＲＭ－ＡＢＧ型　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ
ＡＢＧ１型	φ３２	１７	１４	１５	５０～２５０	８１～２８１	Ｇ３／８
ＡＢＧ２型	φ３２		１５		５０～２５０	８２～２８２	Ｇ１／２
ＡＢＧ３型	φ４２	１９	１５		５０～２５０	８４～２８４	Ｇ３／４
ＡＢＧ４型	φ４２		２０		５０～２５０	８９～２８９	Ｇ１

---

ＫＲＭ－Ｂ型　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	ハウジング 穴　径
Ｂ１０型	φ２０	９．８	１０．６	１０	６．０	１６．０	１０．０
Ｂ１５型	φ２２	１４．０	１５．６		６．０	１６．０	１５．０
Ｂ１７型	φ２５	１６．０	１７．８		６．０	１６．０	１７．０
Ｂ２０型	φ３０	２０．０	２１．５		７．５	１７．５	２０．５
Ｂ２５型	φ３３	２４．０	２６．２		６．５	１６．５	２５．０
Ｂ３０型	φ４０	２９．０	３１．３		９．０	１９．０	３０．０

---

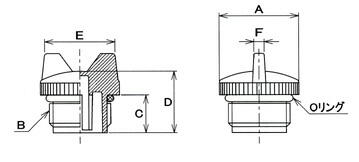

耳付オイルキャップ　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｏリング
１／２型	φ２６	Ｇ１／２"	１３．０	２７．０	２４	３．５	Ｐ－１８
３／４型	φ３５	Ｇ３／４"	１２．５	２９．５	３３	４．０	Ｐ－２０

---

ＫＲＭ－ＣＳ型　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ
ＣＳ２０２型	φ２０．０	Ｍ　６　Ｐ＝１．００	１０
ＣＳ２５３型	φ２５．０	Ｍ　６　Ｐ＝１．００	１０
ＣＳ２５４型	φ２５．０	Ｍ　８　Ｐ＝１．２５	１３
ＣＳ３２３型	φ３２．０	Ｍ　８　Ｐ＝１．２５	１３
ＣＳ３２４型	φ３２．０	Ｍ１０　Ｐ＝１．５０	１８
ＣＳ３５３型	φ３５．５	Ｍ　８　Ｐ＝１．２５	１３
ＣＳ３５４型	φ３５．５	Ｍ１０　Ｐ＝１．５０	１８
ＣＳ４０３型	φ４０．５	Ｍ１０　Ｐ＝１．５０	１８
ＣＳ４０４型	φ４０．５	Ｍ１２　Ｐ＝１．７５	１８

※ＫＲＭ－Ｃ型は生産合理化のため、芯金付ＣＳ型を標準としますのでご了承下さい。

---

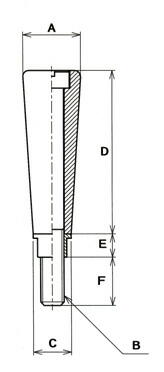

ＫＲＭ－ＤＭＳ型　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ
ＤＭＳ１型	φ１９	Ｍ　６　Ｐ＝１．００	１３．０	３５	９
ＤＭＳ２型	φ１９	Ｍ　８　Ｐ＝１．２５	１３．０	３５	１３
ＤＭＳ３型	φ２０	Ｍ　８　Ｐ＝１．２５	１３．５	４５	１８
ＤＭＳ４型	φ２４	Ｍ１０　Ｐ＝１．５０	１６．５	５５	１８
ＤＭＳ５型	φ２６	Ｍ１０　Ｐ＝１．５０	１８．０	６５	１８

※ＫＲＭ－Ｄ型は生産合理化のため、芯金付ＤＭＳ型を標準としますのでご了承下さい。

---

ＫＲＭ－ＥＳ型　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ
ＥＳ２５型	φ２５	Ｍ　６　Ｐ＝１．００	１３	２６．５	９
ＥＳ３０型	φ３０	Ｍ　８　Ｐ＝１．２５	１５	３０．０	１３

※ＫＲＭ－Ｅ型は生産合理化のため、芯金付ＥＳ型を標準としますのでご了承下さい。

---

ＫＲＭ－Ｆ型　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ
Ｆ２５型	２５	Ｍ　５　Ｐ＝０．８０	１１	１５．０	２５	６．０
Ｆ３５型	３３	Ｍ　６　Ｐ＝１．００	１２	１６．５	３０	７．０
Ｆ４０型	４０	Ｍ　８　Ｐ＝１．２５	１８	１９．０	４０	７．５
Ｆ４５型	４５	Ｍ１０　Ｐ＝１．５０	２２	２２．０	４０	１０．０
Ｆ５０型	５０	Ｍ１２　Ｐ＝１．７５	２３	２２．０	４０	９．０

※寸法公差±１．０

---

ＫＲＭ－ＧＳ型　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ
ＧＳ２５型	２５	Ｍ　５　Ｐ＝０．８０	１１	１５．０	１１．０	６．０
ＧＳ３５型	３３	Ｍ　６　Ｐ＝１．００	１２	１６．５	９．０	７．０
ＧＳ４０型	４０	Ｍ　８　Ｐ＝１．２５	１８	１９．０	１３．０	７．５
ＧＳ４５型	４５	Ｍ１０　Ｐ＝１．５０	２２	２２．０	１４．０	１０．０
ＧＳ５０型	５０	Ｍ１２　Ｐ＝１．７５	２３	２２．０	１６．０	９．０

※ＫＲＭ－Ｇ型は生産合理化のため、芯金付ＧＳ型を標準としますのでご了承下さい。

---

ＫＲＭ－Ｈ型　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ
Ｈ４５型	φ１６	Ｍ　６　Ｐ＝１．００	１０	４３．０	７	１３．０
Ｈ５５型	φ２０	Ｍ　８　Ｐ＝１．２５	１３	５５．５	８	１６．５
Ｈ７０型	φ２５	Ｍ１０　Ｐ＝１．５０	１６	７０．０	１０	２０．０
Ｈ８５型	φ３２	Ｍ１２　Ｐ＝１．７５	２０	８９．０	１３	１８．０

※寸法公差±１．０

---

ＫＲＭ－Ｉ型　　　　　　　　　　　　　　戻る

	Ａ	Ｂ	Ｃ	Ｄ	Ｅ
Ｉ５０型	５０	Ｍ１０　Ｐ＝１．５０	２０	１６	４０
Ｉ６５型	６５	Ｍ１２　Ｐ＝１．７５	２３	１８	５０

※寸法公差±１．０

---

ＫＲＭ－Ｊ型　　　　　　　　　　　　　　戻る

---

ＫＲＭ－Ｋ型　　　　　　　　　　　　　　　戻る

---

グリスカップ　　　　　　　　　　　　　　戻る

---
